Громкая связь Bluetooth

Комплект для громкой связи

Если с завода не был заказан комплект громкой связи Bluetooth, то его вполне можно установить самостоятельно. Для этого потребуется сам блок:

Наименование Код детали
Работает с белым MFA+/MFD, большинством телефонов (включая iPhone), поддерживает голосовое управление (при наличии RNS-510), bluetooth-аудио (A2DP), Записная книжка на русском языке (если в RNS-510 прошит русский язык) 7P6 035 730*
5K0 035 730*

*- от букв в номере блока зависит его аппаратная начинка, например, по неофициальным данным, до версии F наблюдаются глюки с iPhone. Получить дополнительную информацию можно по ссылке

Комплект поддерживает практически все штатные магнитолы кроме RNS-315, в которой модуль Bluetooth имеется в самой магнитоле.

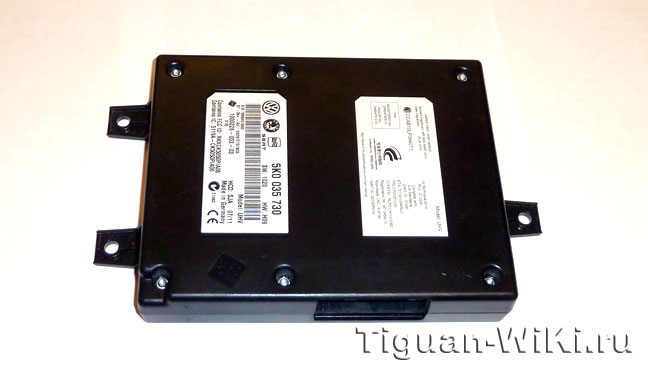

Внешний вид блока 7P6 035 730 C для Tiguan, Golf и Passat

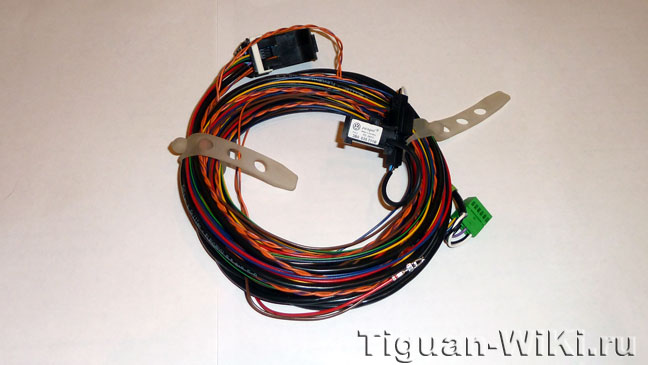

Соединительные кабели и микрофон.

Набор кабелей для громкой связи



Дополнительные комплектующие

Есть два варианта установки блока:

  • За бардачком (вариант не штатный, но вполне рабочий)
  • На штатном месте, под сиденьем пассажира

Для второго варианта потребуется дополнительный крепеж:


на схеме
Наименование Кол-во Код детали
 1 Наполный кронштейн 1 3C0 919 747
 2 Рамка 1 3C0 919 935A
 3 Пластиковый кожух 1 3C0 971 813A 9B9
 4 Вставка распорная 6х10,2 2 N 909 460 01
 5 гайка шестигранная 2 N 015 082 10
 6 саморез с внутренним TORX 6х17 2 N 908 170 03
  болт с шестигранной головкой М6х10 5 N 906 674 02

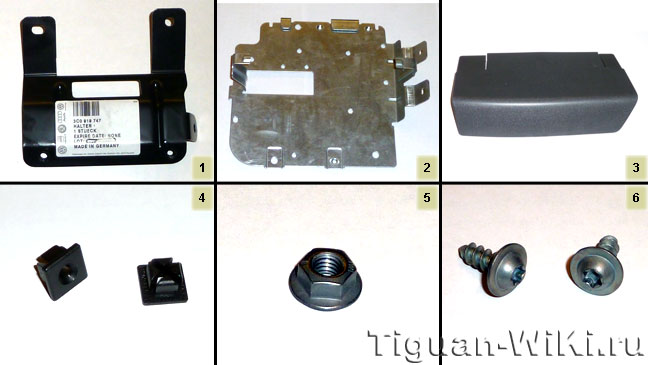

 Необходимый крепеж для установки Bluetooth



Подготовка

Перед снятием необходимо снять бардачок

Перед снятием необходимо снять накладку средней стойки

Перед снятием необходимо снять порог

Установка

Удобнее всего перед монтажом снять пассажирское сиденье. Ничего сложного в этом нет, сначала откручиваем 2 болта спереди, сдвигаем сиденье до упора вперед и откручиваем 2 болта сзади. Головки для болтов используются 12-лучевые (маркируются либо XZN, либо Spline) размер M10.

Начинаем с установки пластиковых вставок. Вынимаем из обивки пола "лишние" детали, которые скрывают крепежные отверстия. Все они заранее пробиты, так что самостоятельно резать ничего не надо. Пластиковые вставки просто загоняем до упора.

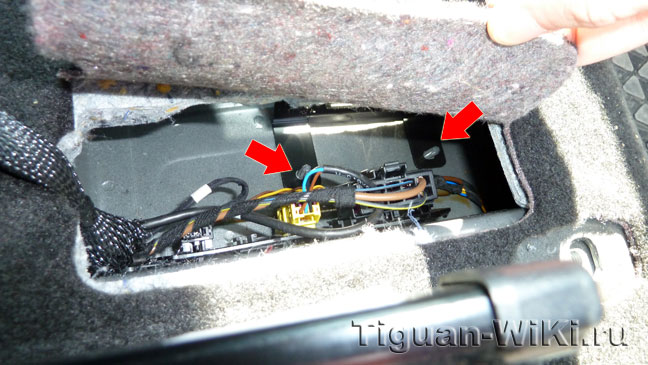

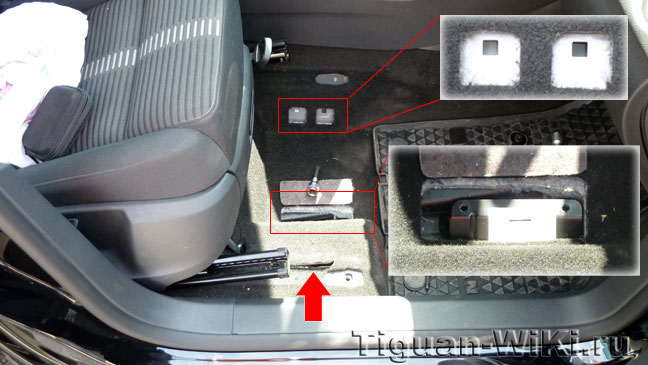

Нижний кронштейн крепится на двух гайках. Их расположение показано стрелкой.

Снятое сиденье на Тигуане



Шпильки на которые крепится нижний кронштейн.

Разъем переднего сиденья

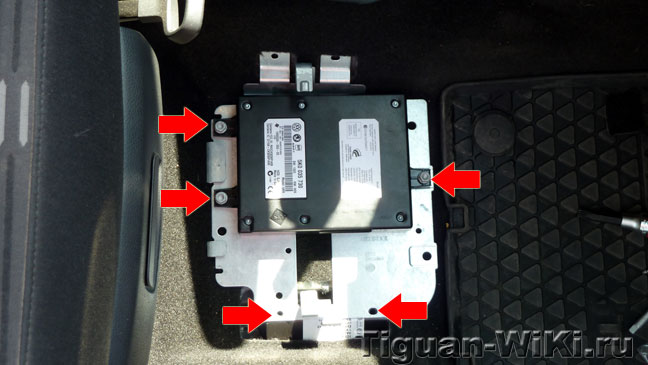

Затем ставим рамку и на нее крепим сам блок. Места крепежа видно на фото.

Блок громкой связи bluetooth на штатном месте

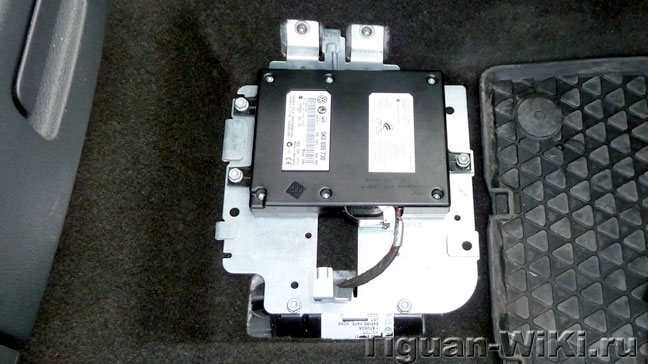

Протаскиваем кабель (см. далее) и подключаем разъем. Вот так выглядит установленный блок без крышки.

Подключение блока громкой связи

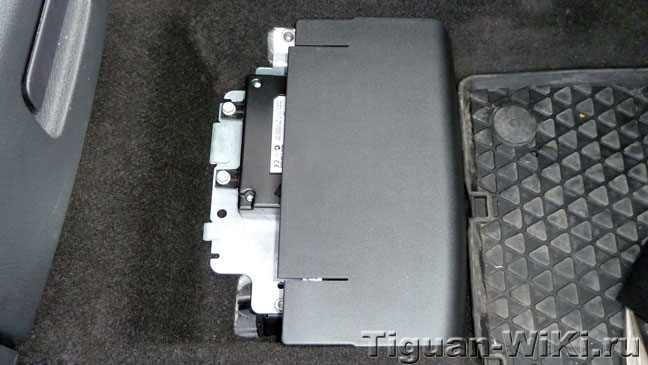

Так с крышкой.

Декоративная крышка



Микрофон

Перед подключением необходимо снять накладку передней стойки

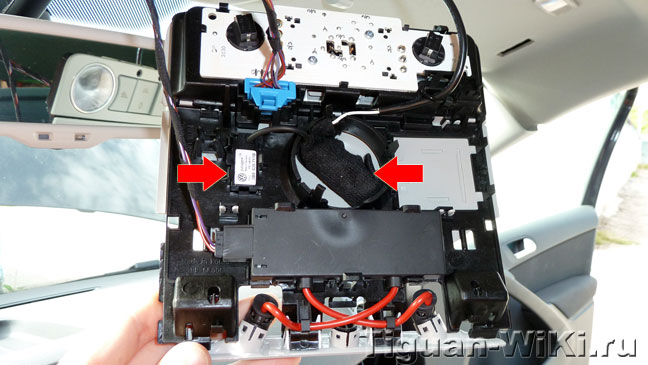

Разбираем блок освещения, ставим в штатное место микрофон из комплекта. Разъем я заизолировал маделином и враспорку закрепил на каркасе, чтобы не громыхал во время движения. Провода приклеил армированным скотчем к обшивке крыши, так как металл крыши сильно нагревается, поэтому лучше  крепить к обшивке.

Штатное место для микрофона в VW Tiguan

 Провода

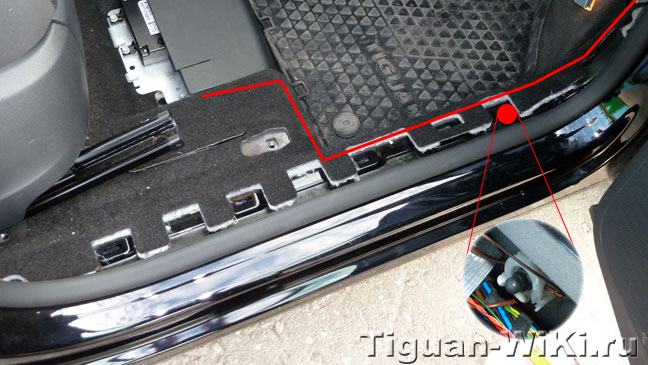

Подняв обивку пола прокладываем провода, трасса на фото. Кругом показано расположение штатной "массы", к которой можно подключиться, чтобы не тащить лишний провод до магнитолы. Там же в пороге идет штатный жгут, к которому  пластиковыми стяжками и крепим наш.

 Трасса для проводов

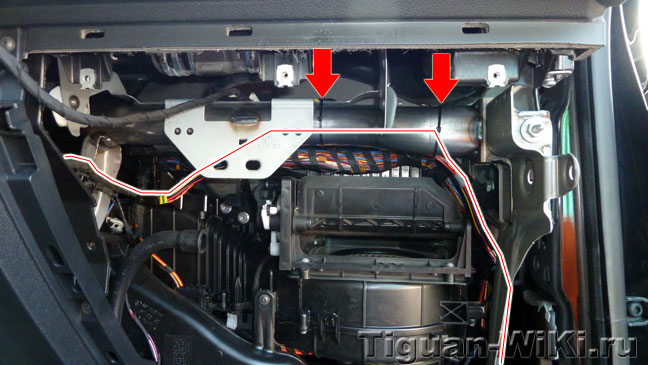

Далее поднимаем жгут по стойке и "проходим" бардачок, трасса на рисунке. Чтобы не мешать воздушной заслонке, прокладываем кабель за трубой-усилителем, кабель крепим также стяжками.

Снятый бардачок на Тигуане



В местах перегиба полезно провод заизолировать матерчатой изолентой. Это и дополнительная защита и вид становится как у штатных жгутов.

Подключение к магнитоле

Перед подключением проводом необходимо снять магнитолу.

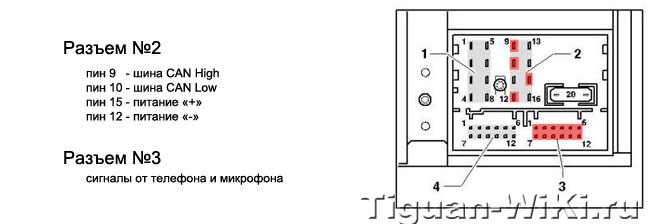

В ее разъеме используется следующие провода (см. схему). Разъем №3 просто вставляем в разъем магнитолы и все. Остальные надо врезать.

Цоколевка разъемов на RNS-510



Способов врезки есть несколько. От обычных скруток, до специальных разъемов. Пайку в машине использовать нельзя. Я использую следующий метод:

  • зачищаем провода, и делаем скрутку (если провода жесткие, ее надо дополнительно обжать)
  • от любого разъема для ваз отрезаем все лишнее и оставляем ту часть, которая обжимается.
  • Обжимаем разъем и изолируем.

Соединение надежное и простое в реализации.





Прошивка громкой связи

После установки громкую связь необходимо при помощи VAG-COM прописать в машине.

В 19 блоке в списке оборудования мы включаем наличие 77 блока.


Альтернативный кронштейн

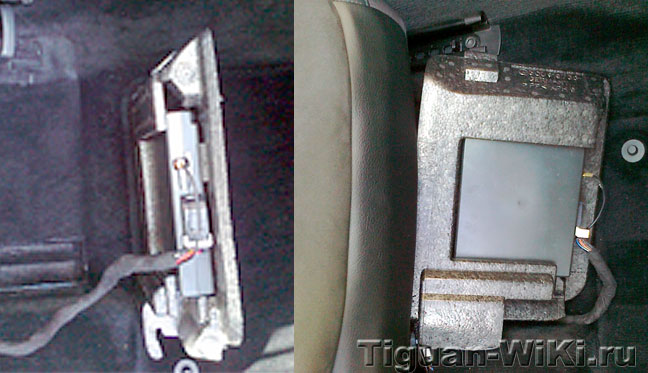

Если вариант полностью штатных запчастей дороговат, то можно воспользоваться креплением от VW Passat. Основная достоинство - цена около 6 евро. Крепеж представляет собой отформованный пенопласт с ворсовой поверхностью. На Тигуан встает без проблем.

Наименование Код детали
Кронштейн пенопластовый 3C0 919 738

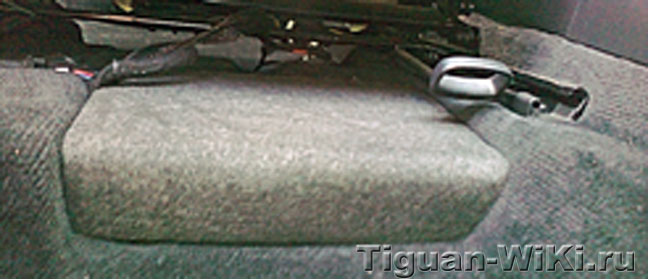

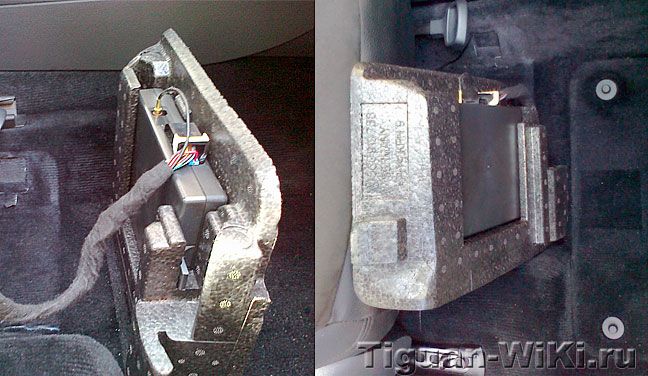

Пластиковый кроштейн


Низ пластикового кронштейна







Авторы




Олег
(oleg3110_78)

Сергей
(SeGromozeka)

Nick_variant



Вопросы и ответы

Если в статье, что-то не понятно - задайте свой вопрос, нашли ошибку - поправьте, в конце концов просто киньте интересную ссылку или предложение по сайту.

Учитывайте, что Ваш вопрос никто не увидит, пока на него не будет дан ответ или он не пройдет модерацию.

Согласен, напишу...

1 2


20.11.2014 Антон:

Здравствуйте, не нашел пока что ответа на этот вопрос. Тигуан конец 12 года, стоит белая приборка, rcd310 и руль с кнопками. Насколько я понял, если я установлю блютус модуль, то управление звонками телефона будет через приборную панель, на магнитоле ничего не будет. Но везде пишут, что эти модули могут проигрывать музыку с телефона по блютус. Это будет работать на RCD310? Как отображается на магнитоле и на приборной панели? Управление (переключение на следующую или предыдующую песню и громкость) есть? И если есть управление оно через руль или через магнитолу?

22.11.2014 Сергей К.:

 Управление будет только с руля, на магнитоле будеть просто надпись "телефон", так как магнитола по сути - это тупо "колонки", то не вижу причин почему бы это не сработало.

01.10.2014 Юрий:

Тигуан конец 2012 г. Голова RCD 310. Руль 12 кнопок.
С каким блоком 100% буду видеть адресную книгу на панели приборов?
Спасибо...

27.10.2014 Сергей К.:

 100% не даст никто, так как влияет еще и сам телефон. Как правило надо брать последние блоки.

15.09.2014 Вася:

Доброй ночи, напишите пожалуйста крепление которое в вашей статье Bluetooth подойдет на VWJetty 2013г. ?

Могли бы вы написать оригинальный номер кронштейна и всего остального что бы установить Bluetooth в штатное место . Спасибо

25.09.2014 Сергей К.:

 По Джетте не подскажу

19.09.2014 Матвей:

Прошу прощения. У меня к вам вопрос , какую из вышеперечисленных моделей блока можно установить на тигуан 10года. Голова не rns315, В написанном вами выше два кода. и Еще вопрос, имеет ли значение при выборе из двух кодов то, что Систем не русифицирована

25.09.2014 Сергей К.:

 Блоки ставят обычно из последних, могут быть глюки с русификацией, например, если стоит нерус. RDC-510 и русская панель, то на панели будет все ОК, а на магнитоле кракозябры. По различиям блоков - я дал выше ссылку.

11.09.2014 Дмитрй:

Здравствуйте. Хочу поставить себе такой блок блютуз. Очень интересует вопрос: нормально ли работает микрофон. Т.е. хорошо ли слышно водителя его собеседнику?
Не хочется заплатить так много денег, а потом не пользоваться.

12.09.2014 Сергей К.:

 Нормально, лучше многих.

04.03.2014 Алик:

Здраствуйте. Подскажите пожалуйста. Купил машину блока bluetooth не было(5K0035730D) решил установить купил новый а штекер торчащий единственный пустой под пасожирским сидением к блоку не подходит. Как узнать от чего пустой штекер и откуда достать нужный штекер на блок. Может у кого фото есть?

16.04.2014 Сергей К.:

Если не было блока, то нет и проводки, разъемы никакие и не должны подходить, надо тянуть свою проводку как написано в статье.

08.04.2014 Евгений:

В статье нет номера проводов и микрофона. Или они вместе с блоком идут?

16.04.2014 Сергей К.:

 Да, обычно  идет комплект. Отдельно номеров нет.

06.12.2013 Юрий:

Можете назвать номера кабелей для подключения блютуз?

22.12.2013 Сергей К.:

 Не могу

21.11.2013 Алексей:

Здравствуйте! А не подскажете, сколько стоит сам комплект и где он покупался?

28.11.2013 Сергей К.:

 Первый брал у парнеров клуба Тигуановодов, второй с Ebay из Испании, давно было - цены неактуальны

01.11.2013 Роман:

Допишите таблицу голосовых команд по управлению телефоном и проигрыванием ауди с телефона

14.11.2013 Сергей К.:

 Что именно? Присылайте - добавлю.

11.09.2013 Роман:

1) Если у меня магнитола RCD-310 то к ней ничего тянуть и подключать не надо? Ну а тогда куда подключать управление от кнопок руля? А если надо подключать к магнитоле - разъемы и провода соответствуют тем что на фото?

2) Дали бы еще ссылку на статью, как снимать на потолке плафон.

12.09.2013 Сергей К.:

 1. Надо, так как надо где-то подцепиться к CAN-шине. При работе блютуз на 310 высвечивается "Телефон", все остальное на панели приборов.

2. Отдельной статьи нет.

02.09.2013 Антон:

Добрый день!
Купил с рук Tiguan рестайл декабря 2011 г. с установленной RNS 510.
Решил установить bluetooth модуль, но наши официалы заявили, что не во все машины можно этот самый модуль поставить, типо в центральном контроллере машины с какого-то периода стали блокировать эту возможность. Потом они с пробили машину по вину и сказали, что у меня нельзя. В вашей статье ничего про это нет, значит ли это, что официалы, как обычно, врут?

10.09.2013 Сергей К.:

 Первый раз такую сказку слышу... Надо поискать более грамотных установщиков

21.08.2013 Роман:

С каких это пор обжим кабеля стал лучше и надежнее пайки? Вы же наверное слышали про окисление. А площадь котакт и соответственно величина тока? Обижм это упрощенное соединения когда делаешь не для себя а для чужого дяди, быстро и сносно. А болтовое соедиение еще лучше обжима.

Пайка или сварка это самый лучший вид соединения, вечный.... Паять единственно нужно аккуратно, с теплотводом чуть дальше места пайки, что бы не перегреть электронные компаненты в ЭБУ.

21.08.2013 Сергей К.:

 Минус пайки в том, что она жесткая, при тряске и вибрациях она разрушается, в машине паяют только неподвижные относительно друг друга соединения. Бесполезный спор прекращаем, Ваши комменты люди увидят и сами выберут способ.

17.08.2013 Роман:

У меня два вопроса - почему по вашему нельзя паять в машине? И я так понимаю что если купить китайский аналог РНС-510 с блютусом то этот блок уже не нужен!?

20.08.2013 Сергей К.:

 Так как концы кабеля не фиксируются жестко относительно друг друга, то чаще всего используют обжимные соединения - надежнее. ПРо китайские аналоги ничего сказать не могу.

31.07.2013 drsedoy:

Кстати существует альтернативное место расположения для блока громкой связи. Блок крепится под обшивкой в багажнике, к кронштейну блока управления камеры заднего вида. Данное расположение для блока громкой связи используется в случае комплектации с штатным тв-тюнером, который займет место под сидением пассажира.
Себе ставлю блок громкой связи в багажник, т.к. планирую в дальнейшем ставить тв-тюнер.

13.08.2013 Сергей К.:

 Не знал - спасибо!

1 2
