Снятие несущей панели двери Тигуана

Перед снятием несущей панели двери снимаем ее обшивку

1. Вставив жало ключа и немного оттянув ручку выщелкиваем накладку личинки замка.

Накладка личинка замка двери Тигуана

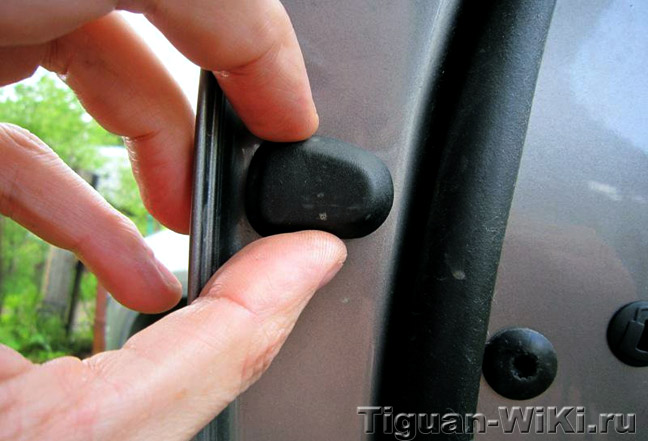

2. Снимаем заглушку личинки.

Заглушка личинки замка



3. Полностью выкручиваем и вынимаем правый винт (зеленая стрелка), левый (утопленый, красная стрелка) выкручиваем но не вытаскиваем, и вдавливаем его внутрь. Личинка расфиксировалась.

Крепеж личинки замка Tiguana

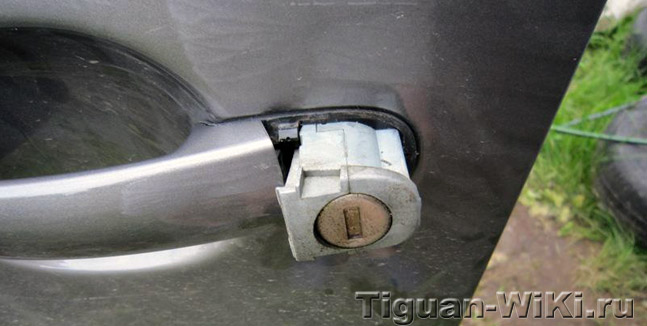

4. Вытаскиваем личинку оттянув ручку

Личинка замка



5. Сдвинув назад по ходу движения, вытаскиваем ручку двери.

Снятие ручки двери на Тигуане



6. Выкручиваем винт держателя ручки. На фото видны "защелки", просунув пальцы внутрь, сдвигаем внутренности назад по ходу движения и толкаем все это внутрь двери (чтобы не забыть потом, что я собственно и сделал поначалу - потом не мог понять, что еще держит...)

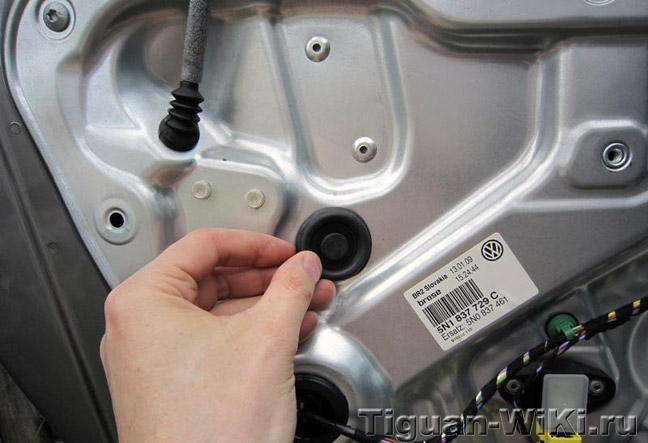

7. Переходим внутрь. Снимаем две заглушки стеклоподъемника

Заглушки стеклоподъемника

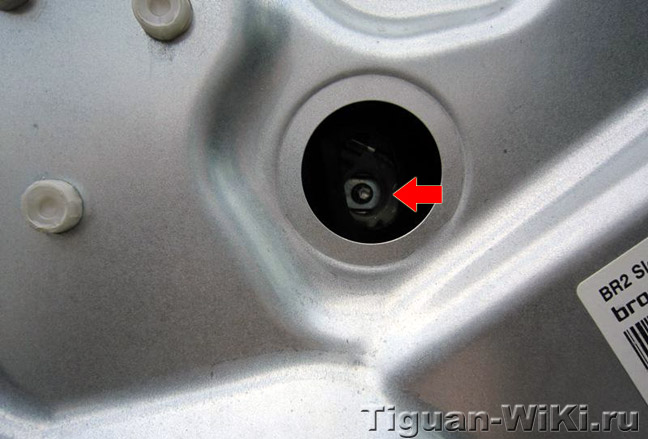

8. Опустив стекло, так чтобы в отверстиях стали видны винты, ослабляем держатели стекол. Головка на 4.

Резьба здесь ЛЕВАЯ - выкручивать надо ПО часовой стрелке.

Фиксаторы стекла



9. Поднимаем стекло вверх и фиксируем его с помощью малярного скотча.

Заифксированное стекло Тигуана



10. Переходим к стойке двери. Нажав сверху расфиксируем кожух разъема.

Снятие разъема передней двери Тигуана

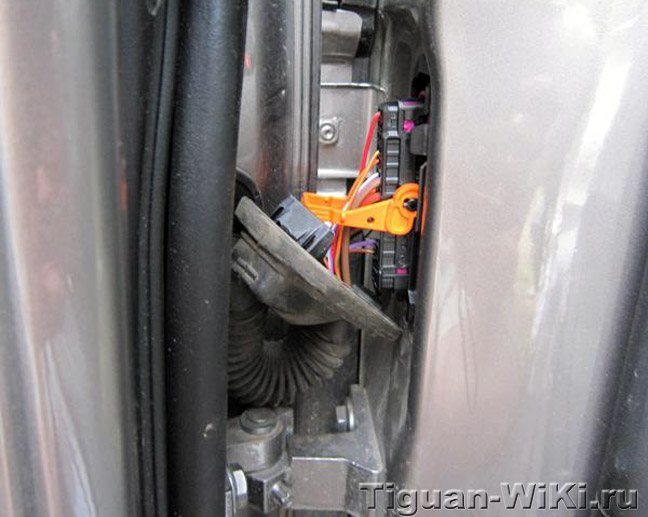

11. Откинув фиксатор, вытаскиваем разъем проводки двери

Разъем проводки Тигуана

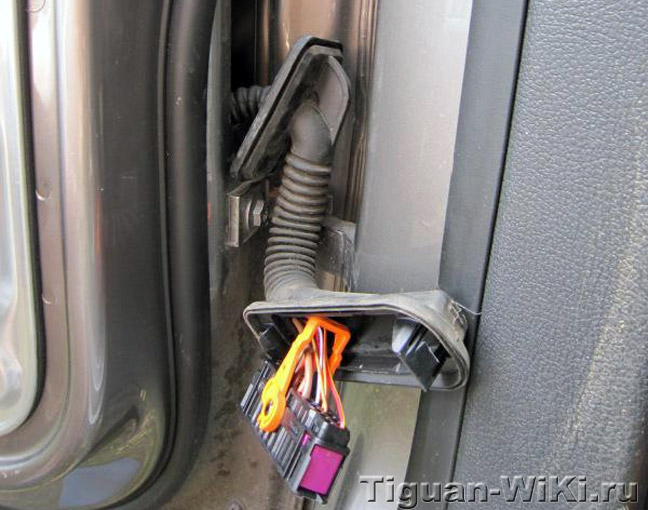

12. Снимаем кожух проводки из двери и запихиваем это все внутрь двери.

Когда приступите к п.17 (б), не забудьте внутри двери выдернуть фиксатор проводки

Кожух проводки

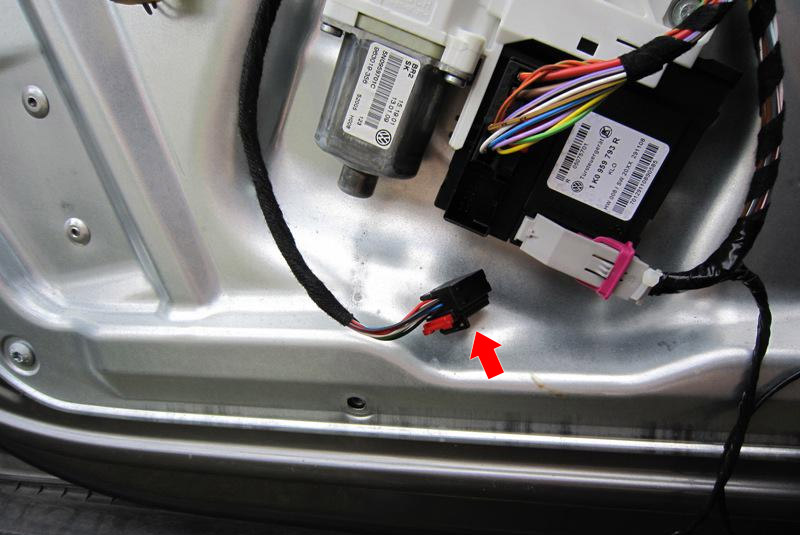

13. Вытаскиваем из блока управления двери разъем зеркала.

Разъем блока управления зеркалами



14. Освобождаем из фиксаторов проводку зеркала, отсоединяем разъем пищалки

Разъем пищалки



15. Переходим к замку, выворачиваем 2 винта. Здесь нужен двенадцатигранник на 6.

Крепеж замка Tiguan

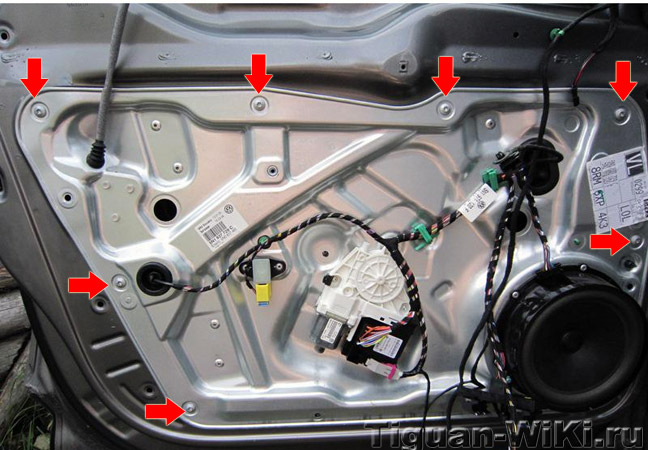

16. Выворачиваем последние 8 винтов самой панели, 4 сверху по 2 сбоку.

Крепеж панели двери



 17. а) Тянем снизу панель, сначала высвободив низ передней направляющей стеклоподъемника.
б) Потом опускаем панель вниз, сначала вытаскивая направляющие стеклоподъемника.
в) Тянем панель вперед освобождая замок и держатель ручки.
ВСЕ.



Авторы

 Олег
(oleg3110_78)



Вопросы и ответы

Если в статье, что-то не понятно - задайте свой вопрос, нашли ошибку - поправьте, в конце концов просто киньте интересную ссылку или предложение по сайту.

Учитывайте, что Ваш вопрос никто не увидит, пока на него не будет дан ответ или он не пройдет модерацию.

Согласен, напишу...

21.01.2015 Анатолий:

Здравствуйте. Такая проблемка, при закрытой правой передней двери наружняя ручка имеет небольшой люфт. Появился он после открытия с усилием примерзшей двери. Соответственно вопрос в том что прижимает ручку к двери, тросик или какой то пружинный механизм, что могло сломаться?

29.01.2015 Сергей К.:

 Разбирать и смотреть - гадать можно долго

29.09.2013 Александр:

После того как оставил включенными габариты, сел АКБ. Соответственно с брелока двери не разблокируются.
Попытки открыть ключем механически не увенчались успехом, ключ просто проворачивается в замке в любую сторону сколько угодно оборотов..
Пока в тупике что делать дальше.
Может есть какие-нибудь мысли на этот счет.

Заранее спасибоlo

30.09.2013 Сергей К.:

 Думаю уже неактуально, но мне кажется, что слетела тяга с замка. Обращайся к специалистам.
