Установка видеорегистратора

Выбрать нормальный видеорегистратор - та еще задача, но после ее решения возникает вопрос о том куда именно подключить его питание в Тигуане (конечно, если Вы не любитель висящих повсюду проводов).

Способов получить +12В при включении зажигания множество:

  • подключение к прикуривателю
    (неудобно тянуть провода, после выключения зажигания напряжение полностью не исчезает, а снижается примерно до 8-9В, что может приводить к глюкам некоторых регистраторов)
  • подключение к магнитоле
    (средней длины трасса, негативных отзывов пока нет)
  • подключение к плафону освещения
    (легко реализуем, короткая трасса, но как и с прикуривателем - возможны глюки или зависания регистраторов при выключении)
  • подключение к зеркалу заднего вида с автозатемнением
    (все аналогично подключению к плафону освещения)
  • подключение к переключателю головного света
    (для меня самый удобный способ, четкие +12В, средней длины трасса)

Будут глюки или нет зависит от конкретной модели регистратора, от прошивки и реализации его питания, выясняется только экспериментом или ориентируемся на чужой опыт.

Важно!!! Прежде чем подключать регистратор - разберите штекер и убедитесь, что в регистратор приходит именно +12 Вольт без преобразователей, иначе придется оставлять преобразователь и подключать или гнездо под штекер (покупается в любом автомагазине), или сам преобразователь напряжения.

Подключение к переключателю головного света

1. Снимаем переключатель. Для этого в положении "0" утапливаем переключатель и в утопленном положении переводим в вертикальное положение ("Аuto" на фото  или "габариты", если нет датчика света)

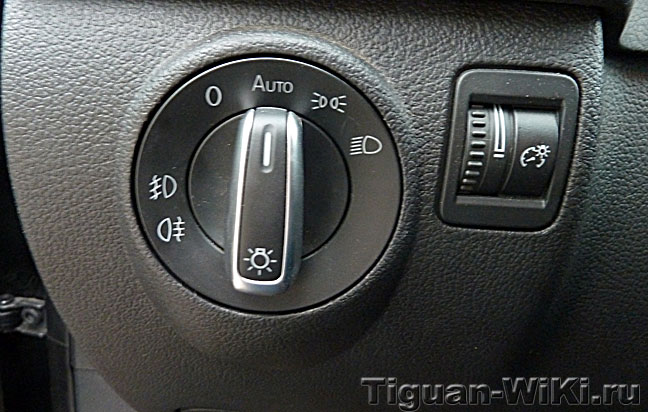

Переключатель головного света в Тигуане

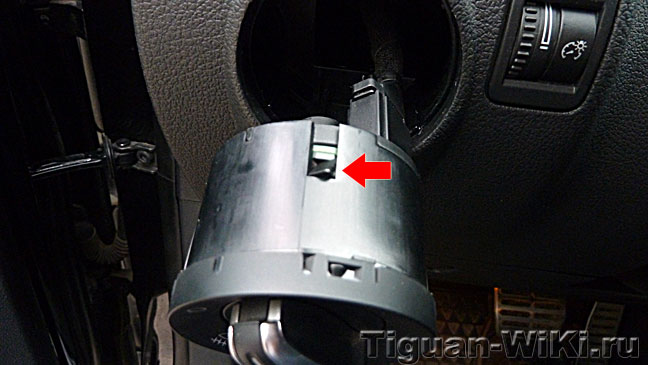

2. Во время поворота уталивается блокиратор, потом тянем переключатель "на себя" вынимая его из гнезда.

Снимаем переключатель головного света в салоне Tiguan

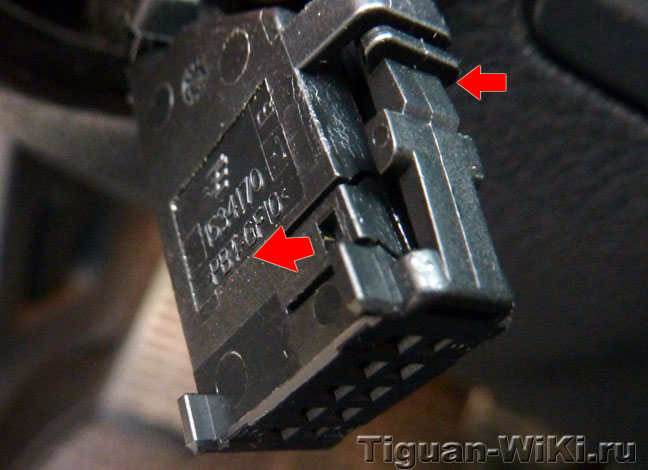

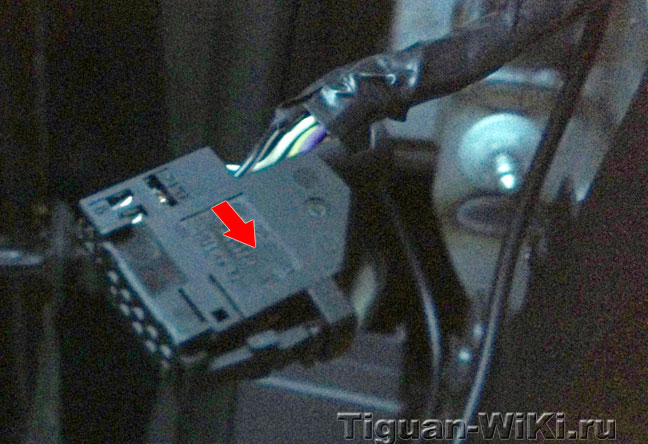

3. Надавливая на верхний зажим - освобождаем и вытаскиваем разъем, затем, отщелкнув боковую блокировку корпуса ....

Разбираем разъем



4. ...для удобства снимаем корпус.

Снимаем корпус

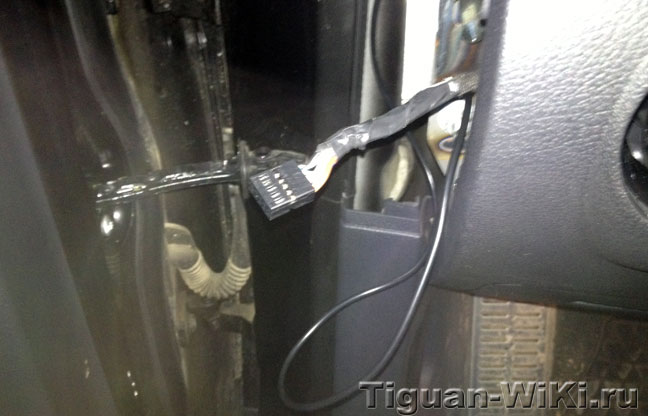

5. Так как кабель короткий, то работать с разъемом лучше сняв боковую накладку панели и протащив кабель туда.

Так в Тигуане удобнее работать с разъемом

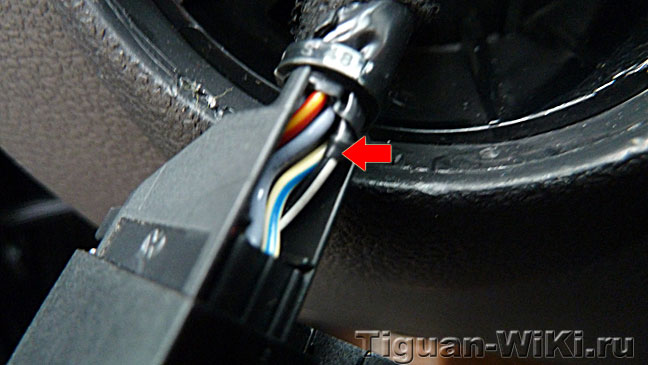

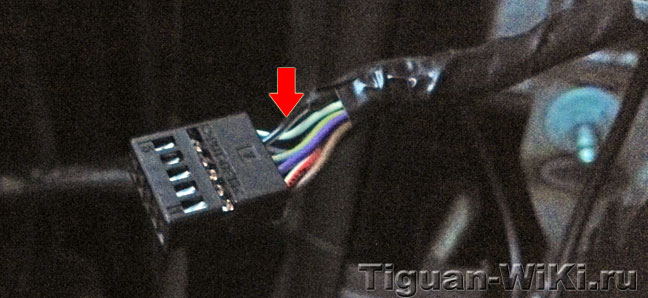

6. Далее находим провод, на котором появляется +12 при включении зажигания, это 7 пин (черно- белый провод). Подключаем к нему "+" от регистратора.

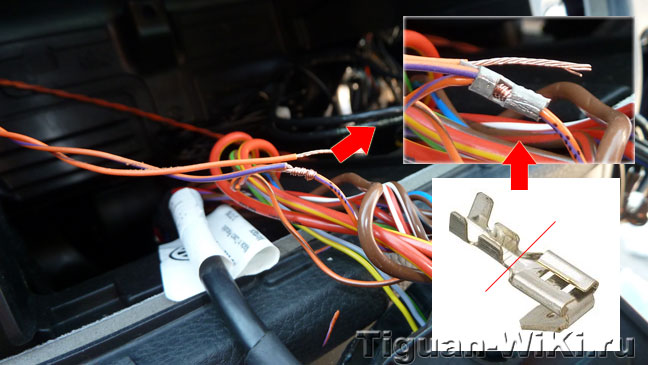

Подключаем регистратор в Тигуане к питанию


7. Восстанавливаем стяжку и собираем разъем.

Восстанавливаем стяжку на разъеме



8. "Землю" можно взять рядом, обжимаем любую вазовскую клемму и вешаем на ближайший болт, который контачит с корпусом. Рекомендую немного провода оставить "про запас", место позволяет спрятать аккуратную бухточку.

Земля для питания регистратора

Трасса

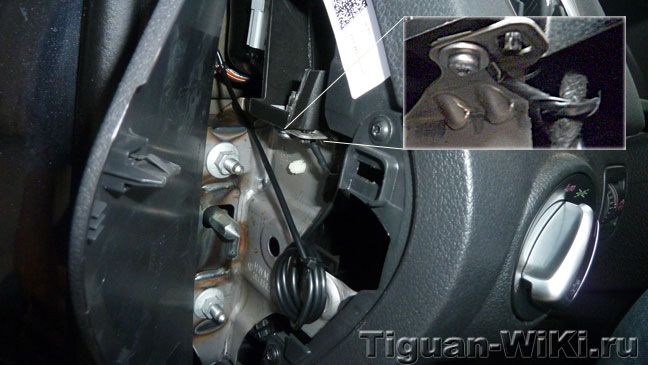

Сняв накладку стойки передней панели прокладываем провод так, чтобы "если что", он не мешал срабатываю подушки безопасности. Крепим стяжками.

Провод питания регистратора около подушек безопасности

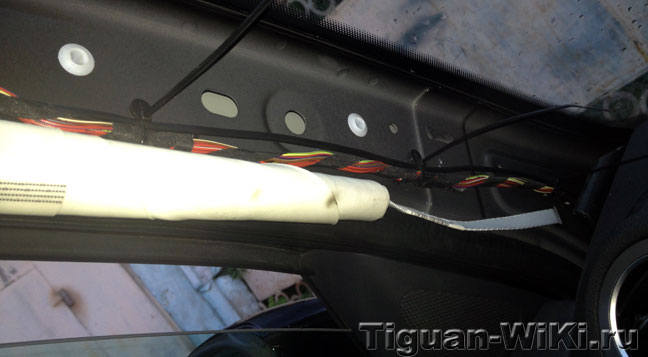

Под обшивку потолка провод просто запихиваем.

Крепим регистратор

Место выбираем "по вкусу". В данном варианте кредл регистратора приклеен на шелкографию на скотч из комплекта.

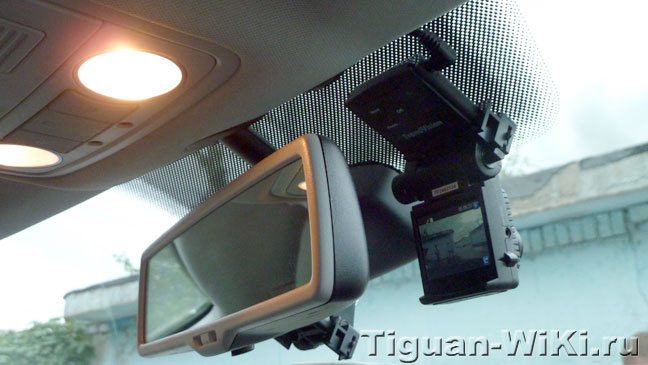

Видеорегистратор в Tiguane

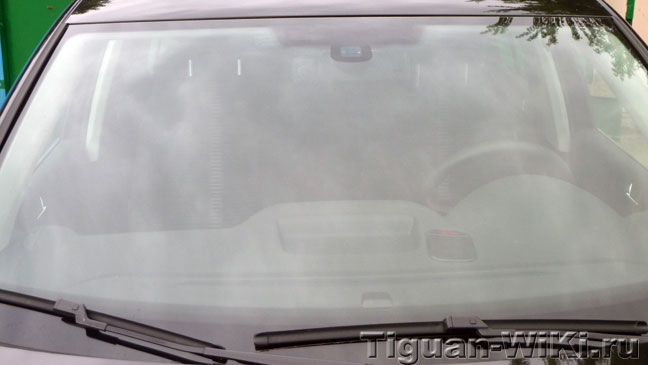

Вид снаружи

Получается практически скрытое размещение, так как На самом регистраторе нет никаких деталей кроме черных. Заметить сложно.

Фото регистратора в Тигуане

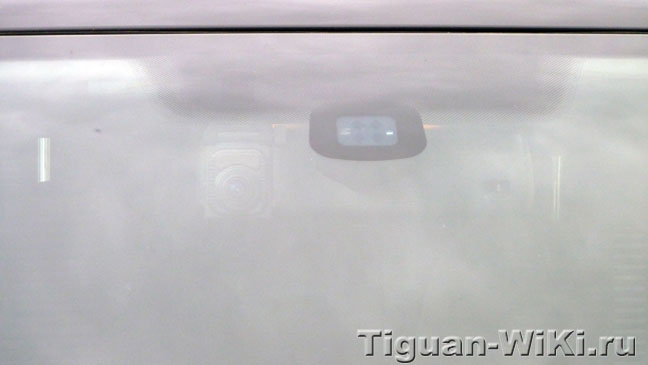

Фото регистратора в Тигуане крупным планом

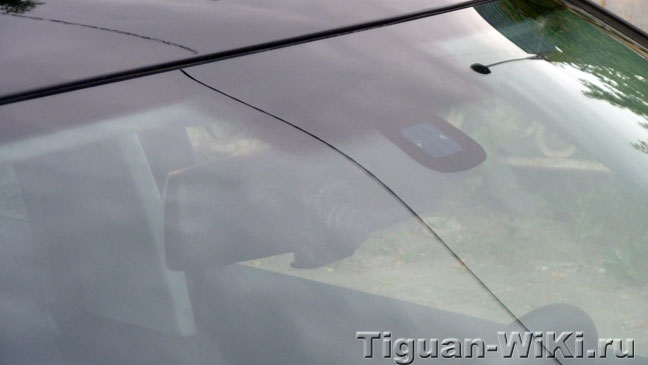

Фото регистратора в Тигуане немного сбоку
