Автоматическое поднятие двери багажника

В штатной комплектации Тигуан не умеет самостоятельно поднимать дверь багажника. Чтобы это исправить требуется заменить штатные газовые упоры (ГУ) на более мощные и немного сдвинуть точку крепления, чтобы изменить вектор приложения усилия. Существует несколько способов реализации, которые кроме прочего в результате дают разную высоту поднятия двери багажника.

Справка

Штатные ГУ имеют размер 513,5 мм и код 5N0827550D. Усилие на выталкивание у каждого – 435 N. При этом кинематика сконструирована таким образом,  чтобы дверь прижималась при закрытии. В стоке дверь поднимается на высоту 182-185 см.
Открывается замок задней двери с брелка, путем удержания средней кнопки не менее 3 сек.

При любом способе дверь поднимается за счет усилия более мощных амортизаторов, соответственно усилие на закрытие также возрастает. Для кого-то оно значительное, для кого-то вполне приемлемое.

Отличия способов

Упор на кузове Газовый упор Шаровая
опора
на двери
Высота
подъема
двери
1 Штатный, перевернутый MAGNETI MARELLI GS 0369
или Otoform/FormPart 15513068/S
или TOPRAN 206318586 (более мягкие)
Новая 182-185 см.
2 Штатный, перевернутый MAGNETI MARELLI GS 0369
или Otoform/FormPart 15513068/S
или TOPRAN 206318586 (более мягкие)
Штатная 172-175 см.
3 Самодельный № 132731 от Опеля Караван Новая 200 см.

Способ 1. Со штатной опорой ГУ. Высота 182-185 см.

1. Снимаем ГУ. Штатную опору на кузове переворачиваем на 180 градусов.

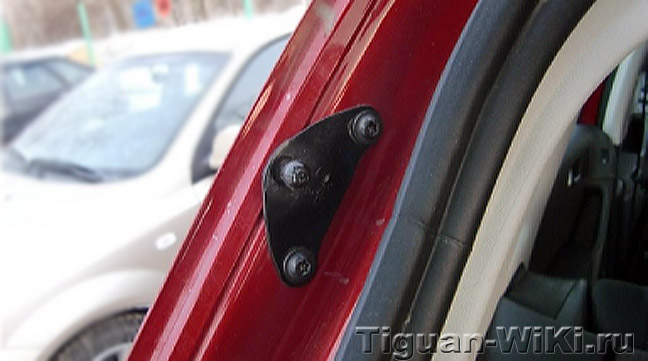

Штатная опора газового упора на Тигуане

2. Под опору подкладываем по 4 шайбы 12*6*1,5 .

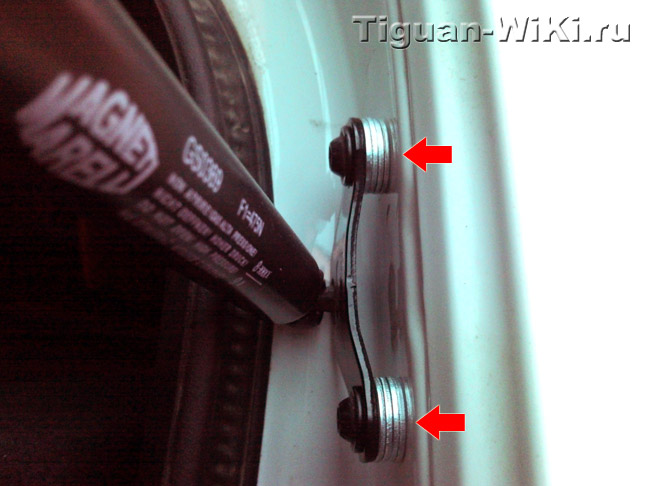

Штатная опора газового упора на Тигуане с шайбами

3. Остается зазор порядка 1 мм до кузова.

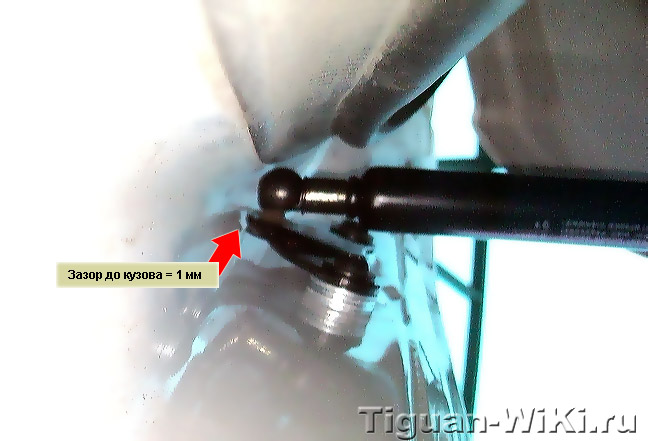

Зазор от  газового упора до кузова Тигуана

4. Меняем штатные опоры на двери на другие.

Наименование Код детали
Опора ГУ на двери 2K0827439

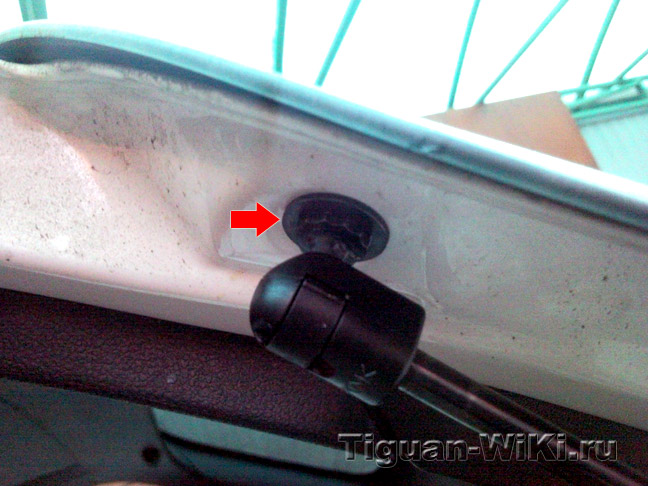

Опора газового упора на двери багажника Тигуана

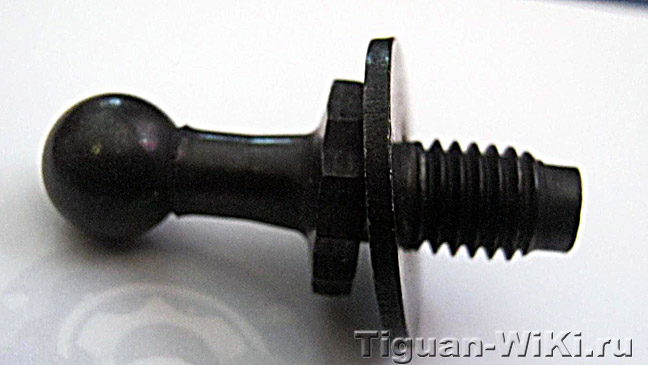

Опора газового упора на двери багажника Тигуана

5. Откручиваем наконечники с "ГУ-донора"  и устанавливаем их со стороны корпуса (стакана) ГУ Magneti вместо пластиковых наконечников, которые стоят там с завода.

Наименование Варианты
"ГУ-донор" (крышка А80 с 87 по 92 год - т.н. В3 ) HANS PRISE 104355
TOPRAN (HANS PRIES ) 104355
JP 827635002
DELLO 308270552893

6. Монтируем ГУ на место. Если есть проблемы с одеванием на опору на кузове (из-за нехватки места), то выполняйте пункт №1 с уже одетым ГУ.

Способ 2. Со штатной опорой ГУ. Высота 172-175 см.

Отличается от Способа №1 отсутствием пункта №4. Т.е. на двери остаются штатные опоры, это и приводит к тому, что высота подъема двери уменьшается.

Видео поднятия двери на Тигуане. Штатные опоры.

Способ 3. Самодельная опора ГУ. Высота 200 см.

1. Меняем штатные опоры на двери на другие, с целью создания большего угла для выталкивания двери в момент открытия замка.

Наименование Код детали
Новая шаровая опора 1J6827439A

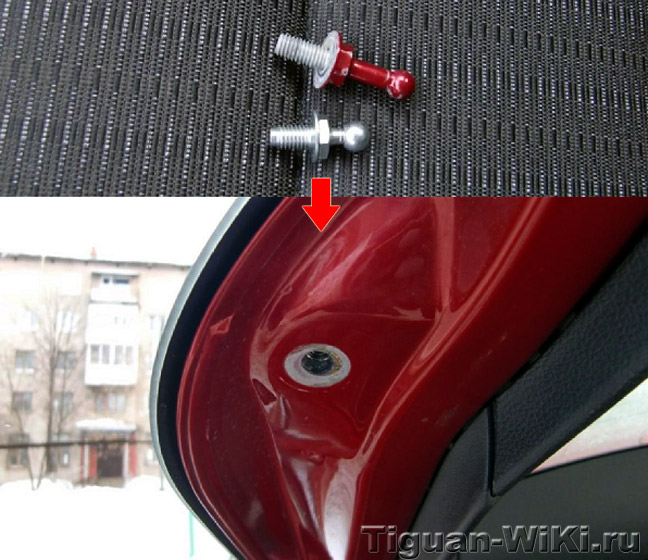

Новая шаровая опора на на двери багажника Тигуана

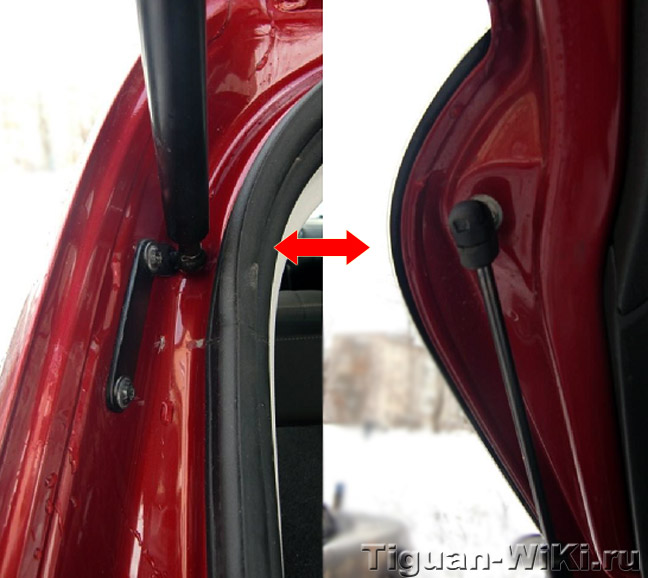

2. Вместо штатной опоры на кузове изготавливаем альтернативную с целью смещения точки опоры на кузове, для внедрения туда более длинного  амортизатора. Внимание: они правая и левая !!!

Форма опоры может быть любой, главное сохранить ключевые размеры (см. фото).

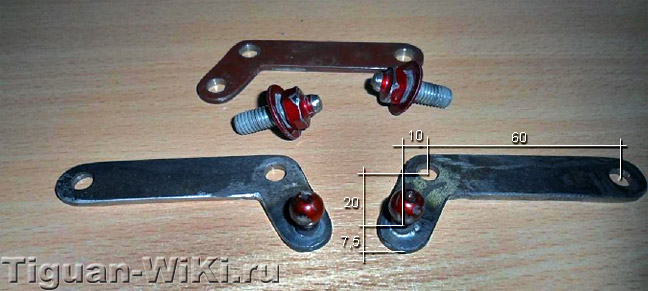

Чертеж опоры на кузове Тигуана

Размеры даны от центра отверстия. Диаметр отверстий 7 мм для резьбы М8 или 6 мм, если вваривать шарик с упором. Так как при открывании усилие большое - лучше вварить.

3.Закупаем ГУ Опеля Караван (575 мм, ход штока 210 мм, 500N). ГУ идет с пластиковым наконечником на стакане и железным на штоке.  Меняем их местами.

Наименование Код детали
ГУ Опеля Караван 013001320731A

 Замена колпачков на ГУ VW Tiguan

Видео поднятия двери на Тигуане. Самодельная опора.

Авторы

 Алексеич

alasas

GreenDuck



Вопросы и ответы

Если в статье, что-то не понятно - задайте свой вопрос, нашли ошибку - поправьте, в конце концов просто киньте интересную ссылку или предложение по сайту.

Учитывайте, что Ваш вопрос никто не увидит, пока на него не будет дан ответ или он не пройдет модерацию.

Согласен, напишу...

25.11.2013 Максим:

Приветствую!
Подскажите пожалуйста, а как кто откручивал наконечники с ГУ донора? У меня не получается, пока только наконечник поцарапал. Они там не на клею сидят? Спасибо.

28.11.2013 Сергей К.:

 Да нет, просто зажать посильнее и крутить.

05.11.2013 Евгений:

Подскажите, появились способы решения проблемы с 1.4, кроме рассверливания?

14.11.2013 Сергей К.:

 Пока нет.

13.11.2013 Дмитрий:

Разъясните пожалуйста, зачем именно нужны шайбы.У меня всё встало как надо с шайбами, но выглядит это чуть-чуть колхозно, если можно поставить без шайб как пишет Сергей К. зачем тогда они нужны?

14.11.2013 Сергей К.:

У некоторых без шайб происходит задевание за железо, если у тебя все ок - ставь без них

27.06.2013 Антон:

Добрый день! Я думаю, следует отметить что при установке комплекта по примеру способа 2, достаточно сильно возрастает усилие прилагаемое к крышке багажника для ее закрытия! Моя жена с ней не справляется! Да и мне не очень комфортно стало, особенно когда крышка грязная, за руки ее уже проблематично захлопнуть.

30.07.2013 Сергей К.:

 Тут на вкус и цвет.

15.06.2013 Cергей:

Тигуан 2013 1.4....штатный кронштейн для ГУ через 4 шайбы прикручивается....но вот круглый наконечник этого кронштейна упирается в резинку уплотнителя....и наконечник ГУ не влазиет...

20.06.2013 Сергей К.:

 Я ставил без шайб.

12.05.2013 Николай:

Tiguan 2012 1.4 TSI bluemotion. Кронштейн крепления ГУ не переворачивается - цапфа ГУ упирается в кузов. Либо кронштейн изменили, либо цапфа ГУ другой конструкции.
У кого-нибудь есть опыт решения такой проблемы.
Можно узнать была ли решена такая проблема? Tiguan 2012 1.4 TSI bluemotion сейчас много бегает по России, и я думаю многим бы хотелось открывать багажник с брелка.

22.05.2013 Сергей К.:

 У меня пока нет инфы

14.05.2013 Алексей:

делал себе по методу №3, ГУ опеля пришли (с экзиста ) с пластиковыми наконечниками с обеих сторон,применил наконечники железные от ГУ капота ваз 2110.
Размер "20" на рисунке -великоват,поцарапал проём ...переделал на 18-всё встало идеально,ничего не задевает и работает как надо.

22.05.2013 Сергей К.:

 Спасибо за инфу

06.05.2013 Павел:

Купил ГУ-донор и опору, но проблема та же, что и у Сергея, гу упирается в корпус, невозможно поставить шайбы. Может есть какие-то способы установки в таком случае?

1.4 bluemotion 2012

22.05.2013 Сергей К.:

 Возможно, что-то изменил производитель ГУ...

14.04.2013 Сергей:

ГУ-заменители делятся на левые и правые или можно покупать два одинаковых?

17.04.2013 Сергей К.:

 Они одинаковые

04.03.2013 Максим:

По первому способу все понятно, пока не дошел до пункта 5
Так и не понял ни чего. В итоге, сколько газовых аммо мне нужно купить помимо штатных? еще 2 пары?
Правильно я понял, что штатные аммо меняются на MAGNETI MARELLI GS 0369, а потом на них еще нужно поставить наконечники с "ГУ-донора" HANS PRISE 104355? Запутался.

14.03.2013 Сергей К.:

 2 на которых будет подниматься дверь и 1 донор с которого скручиваются наконечники.

03.03.2013 Сергей:

Tiguan 2012 1.4 TSI bluemotion. Кронштейн крепления ГУ не переворачивается - цапфа ГУ упирается в кузов. Либо кронштейн изменили, либо цапфа ГУ другой конструкции.
У кого-нибудь есть опыт решения такой проблемы?

14.03.2013 Сергей К.:

 Напиши почтой - попробуем разобраться.

14.02.2013 Сергей:

А при случайном удержании кнопки открывания ЦЗ (которая на подлокотнике водительской двери) багажник не распахнётся? Надо именно кнопку на ключе жать? Или там механика одна и та же?

15.02.2013 Сергей К.:

 Нет, при удержании кнопок ЦЗ на двери могут опуститься или подняться стекла, если сделаны шнурком соотвествующие настройки, багажник не распахнется, жать только на ключ.

29.01.2013 Антон:

Добрый день!
Очень полезная вещь, хочу сделать себе так же.
Какой фирмы амортизаторы лучше использовать, а то в экзисте их тьма.
Спасибо!
Всего доброго!

07.02.2013 Сергей К.:

В статье указаны конкретные номера, это варианты проверены.

22.06.2013 Cергей:

Тигуан 2013 1,4 ....делал багажник строго по инструкции по способу №1...всё работает...только на кронштейнах рассверлил дырочки сверлом на 8 и всё замечательно встало!

Сергей К.:
