Пневмоупор капота на Тигуане

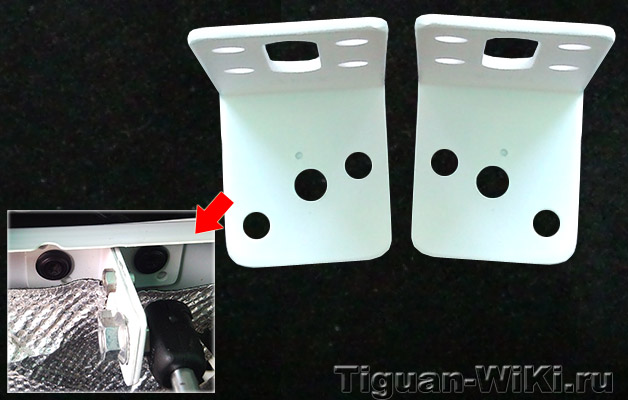

1. Уголки 50х55х30 (70х55х30) складываем сторонами 55мм друг к другу и через имеющееся отверстие 8мм,стягиваем  упором шаровым ВАЗ , получаем кронштейн (К1)

Кронштейн на кузове Тигуане для газового упора капота

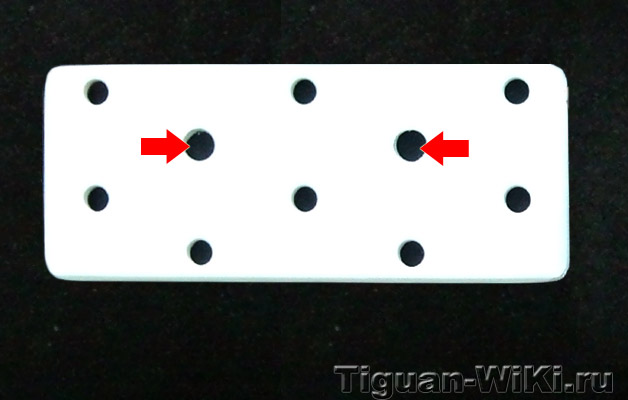

2. В пластине монтажной 40х100 рассверливаем имеющиеся 2 отверстия  до 6мм (ОП)

Опорная пластина

3. Прикладываем пластину (ОП) к скрученным уголкам(К1) и отмечаем  на уголках расположение рассверленных отверстий на пластине симметрично  относительно скрученных сторон и заподлицо с одним из краев .

4. Просверливаем отмеченные отверстия в уголках. На фото уголок немного другой формы, уже имеющий отверстия, соотвественно их рассверливать  не надо.

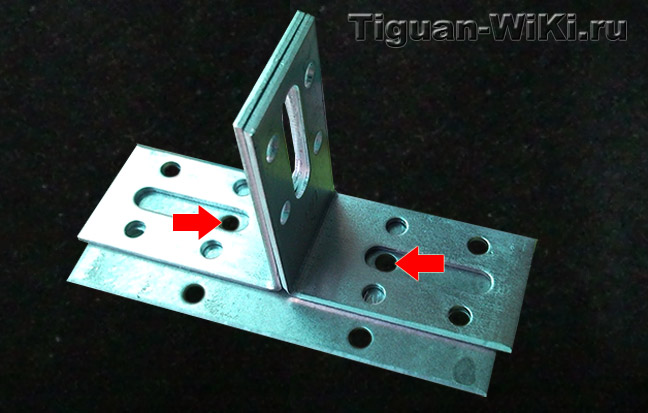

Кронштейн в сборе с опорной пластиной

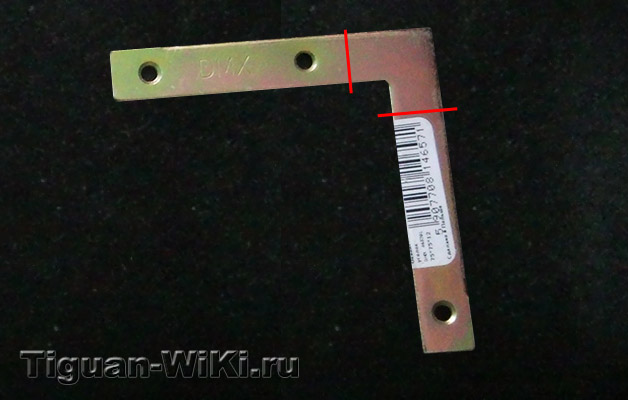

5. От уголка оконного 75х75х12 отрезаем сам угол так, что бы получились 2 закладные (ЗК) по 50 мм. Имеющиеся отверстия рассверливаем сверлом  4.2 мм и нарезаем резьбу м5.

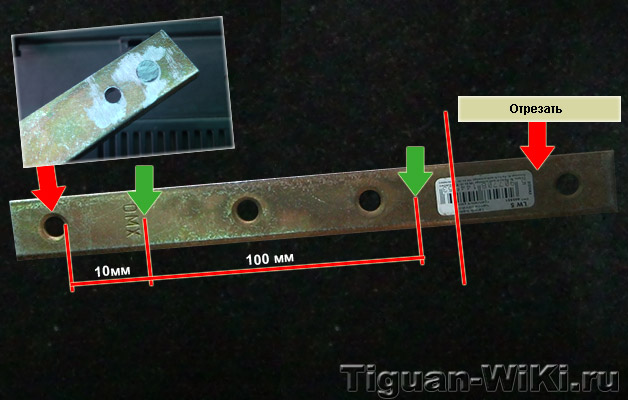

6. В пластине монтажной DMX 193х20х4 (кронштейн К2) от внутреннего края одного из внешних отверстий отмеряем 10 мм и делаем отметку по центру, от этой отметки отмеряем 100 мм и делаем вторую отметку, от нее отступаем 10-15 мм и отрезаем лишнее. В местах отметок (зеленые стрелки) просверливаем отверстия 5,2мм, а в отверстии, с которого начали измерения, нарезаем резьбу м8, затем вкручиваем упор шаровый 2К0 и отрезаем(стачиваем) выступающую резьбу заподлицо с пластиной.

Упор с креплением на капоте

7. Все изготовленные изделия зачищаем напильником, стачивая острые края и заусенцы, обезжириваем и окрашиваем.

8. На перегородке моторного отсека снимаем 3 защелки пластиковой панели и фиксаторы шумо-теплоизоляции (ШТИ), аккуратно отгибаем ШТИ  и отмечаем середину по верхней кромке перегородки, прикладываем К1 и отмечаем места под отверстия м6. Просверливаем отверстия и монтируем кронштейн по следующей схеме: приподнимаем пластиковую накладку и заводим ОП с внутренней стороны, а с лицевой стороны приставляем  кронштейн К1 и совместив отверстия, вставляем болты М6. Со стороны ОП накручиваем гайки м6 и затягиваем соединение.

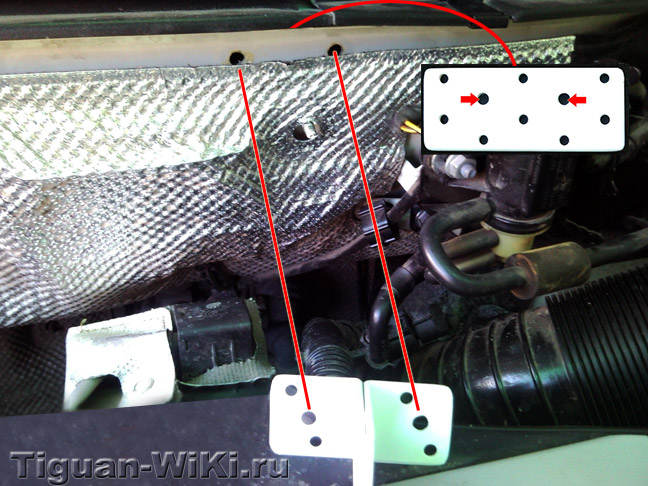

Установка упора ГУ на моторную перегородку Тигуана

9. По центру  капота производим разметку на ребре жесткости, исходя из того, что овальная прорезь является центром симметрии крепления кронштейна. Используя К2 отмечаем места для сверления отверстий диаметром 5,2мм. Просверливаем отверстия, используя ограничитель глубины сверления в 10мм.

Глубина капота всего 16 мм. Осторожно!

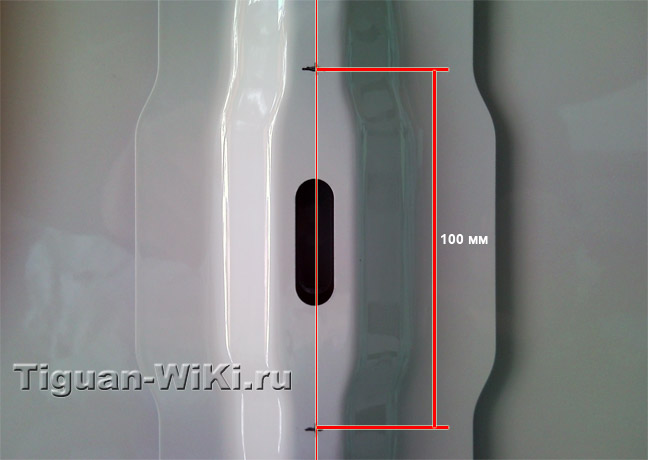

Разметка отверстий на капоте Tiguan

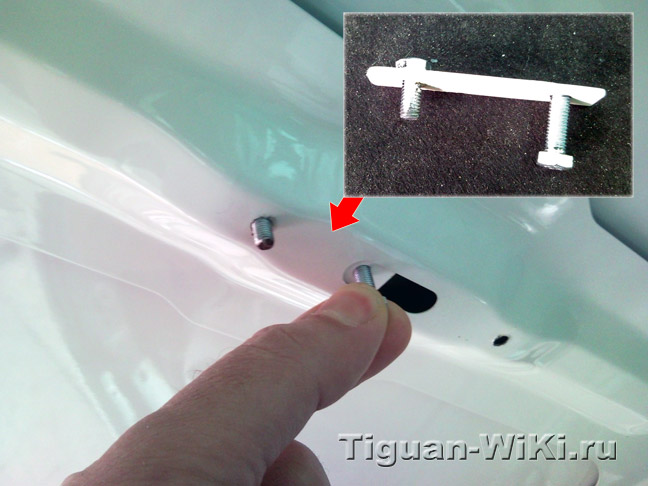

10.  Два болта М5 стачиваем до общей длины каждого 14 мм (это именно общая длина болта, а не только резьбы) и вкручиваем по 1 в каждую закладную (ЗК).  Заводим закладные, предварительно намазав фиксатором,  в овальную прорезь , выпускаем  болты в подготовленные отверстия и придавливаем для фиксации.

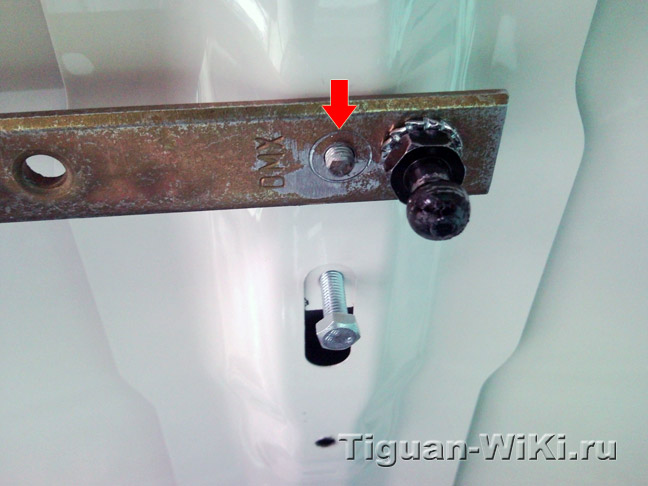

Установка упора ГУ на капорт VW Tiguan

11.  Кронштейн К2 аккуратно надеваем на торчащие болты и  закручиваем самоконтрящиеся гайки.

Кронштейн ГУ на месте

12.  Теплоизоляцию капота ставим на место, отмечаем место шарового упора и делаем для него прорезь.

13.  Газовый упор  (ГУ) присоединяем к кронштейну К1 , придерживая  капот, убираем «кочергу» и защелкиваем ГУ на кронштейне К2

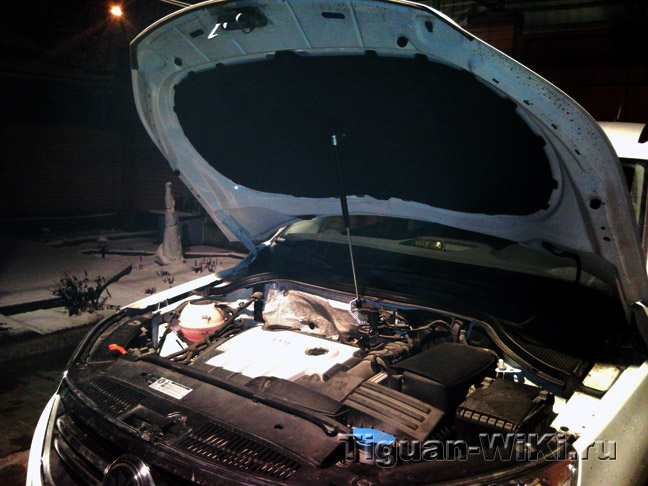

Пневмоупор капота в собранном виде на Тигуане

14.  Вместо штатной прямоугольной клипсы, в центральное отверстие  фиксации шумоизоляции вставляем клипсу KJ-033 MASHUMA

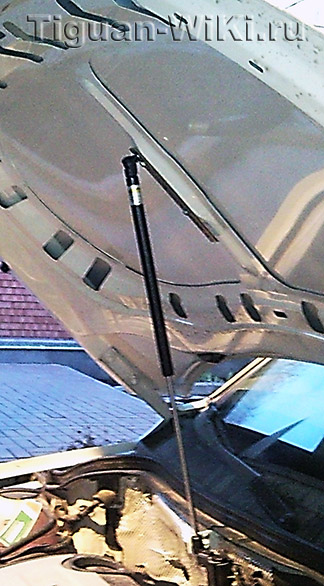

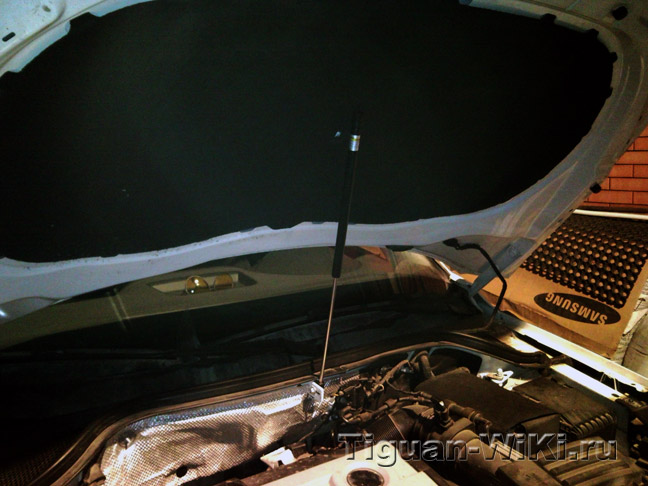

Газовый упор капота  на VW Tiguan

Газовый упор капота  на VW Tiguan

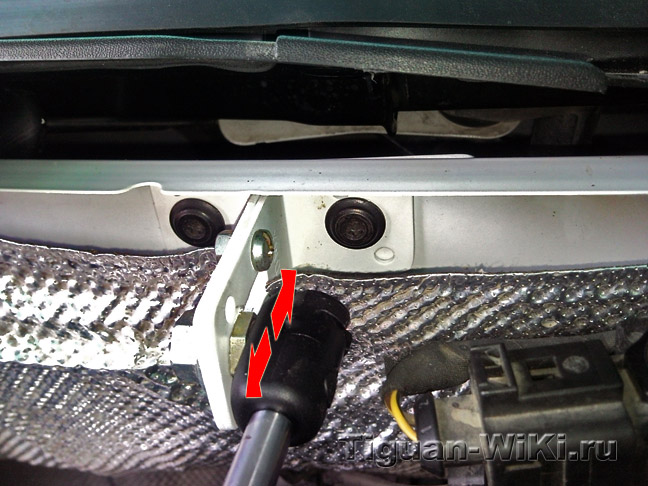

Регулировка работы пневмоупора

Так как отверстие на кронштейне овальное, то работу пневмоупора можно отрегулировать:

  • положение ближе к перегородке - перегородка "не играет", но капот необходимо поднимать гораздо выше для фиксации.
  • положение дальше от перегородки - перегородка ощутимо "играет", но капот поднимается легче.

Видео работы пневмоупора капота на Тигуане
